carrito de tansporte en PVC desmontable

Mensaje  fugy el Mar Abr 07, 2009 4:30 pm

Material necesario:
- Tubo de pvc de 40mm.
- Un trozo pequeño de pvc que pase por dentro del de 40 mm.
- Dos codos de 40mm.
- 4 “ T ” de 40mm.
- 4 tapas de 40mm.
- Una unión roscada de 40mm (o dos).
- Varilla de inox.
- Varilla roscada de inox.
- Dos ruedas.
- 4 tacos de pared del ancho del hueco del eje de las ruedas.
- 4 horquillas.
- 4 tuercas inox.
- 4 tuercas cerradas inox.
- 4 arandelas inox un poco mayores que el hueco eje de las ruedas.
- Goma elástica.
- Tubo plástico de lancho de la varilla roscada.
- Espuma aislante.

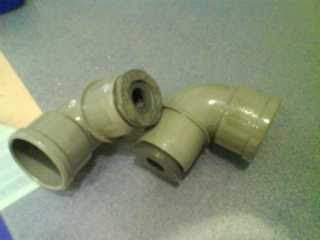

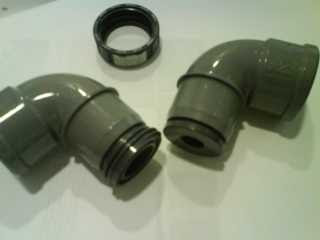

Desenroscamos la unión de 40 mm y nos quedan dos partes casi iguales, una con rosca y otra sin ella. Una de dos, o compramos dos piezas, o devastamos la otra pieza hasta que quede igual.

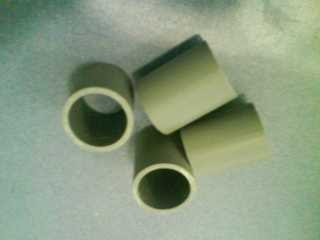

Cortamos cuatros trozos de tubo de forma que podamos unir las “tes” y los codos sin que quede hueco, pero sin hacerlos demasiado cortos.

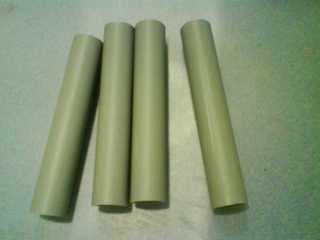

Cortamos cuatro tubos para hacer los apoyos del kayak.
El largo depende de cada kayak y preferencias del dueño.

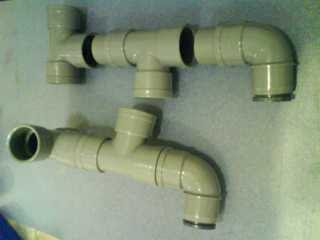

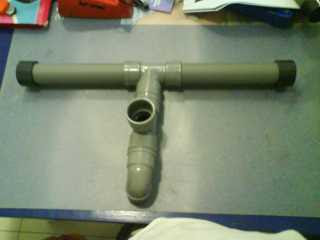

Estructura lateral presentada.

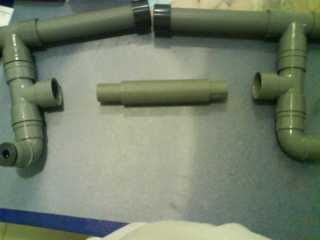

Cortamos un trozo de 40 mm para el eje (el largo depende de cada caso) y otro trozo del tubo mas estrecho, que servirá como refuerzo) un poco mas largo, ya que ira de la pared de una “ T “ a otra

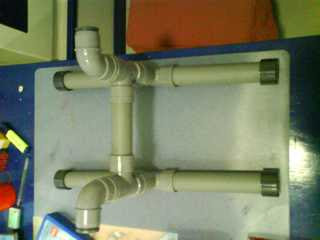

Estructura principal presentada.

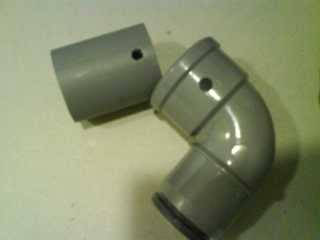

Los trozos pequeños de tubo van pegados en la estructura de eje y con pasadores a las ruedas y las bases. Colocamos los trozos en las bases y los codos y taladramos los agujeros para los pasadores. Al agujerear, no van a quedar dos piezas iguales, así que lo mejor es marcar cada pieza con la que encaja, yo hice una, dos tres y cuatro muescas para diferenciarlos, así además al montar el carro en una salida, basta ver las muescas y ya sabes si es la rueda derecha o la izquierda, etc…

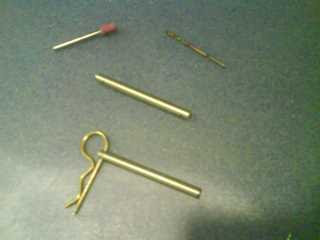

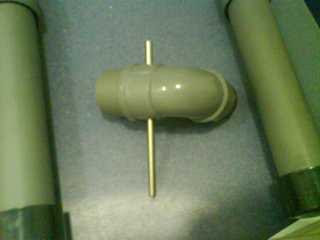

Comprobamos que los pasadores encajan bien y los cortamos dejando un centímetro de cada lado.

Realizamos dos pequeños agujeros en cada lado de los pasadores, uno para las horquillas y otro para atar el elástico.

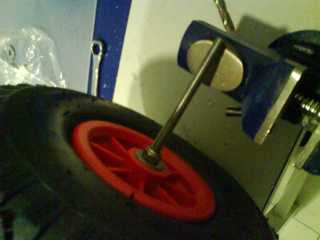

Para el eje usaremos dos tacos de pared del ancho del hueco de la rueda. Los recortaremos casi hasta el ancho de la rueda.

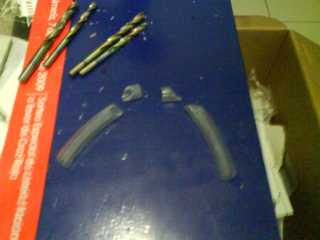

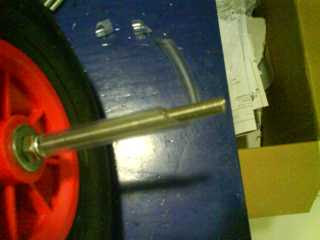

Pasamos un trozo de varilla roscada por los tacos de forma que estos queden fijos y la rueda gire sobre los tacos. Para evitar que los tacos abran y bloqueen la rueda, vaciamos su interior con una broca.

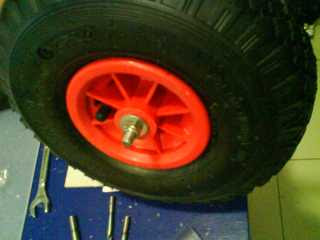

Colocamos las arandelas, que harán tope con los tacos y las tuercas, en el lado que da al codo lo mejor es meter tuercas con un acabado redondeado, para que no devaste el plástico del codo.

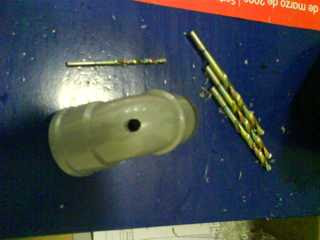

Agujereamos el codo, tomando como referencia las juntas que forma el molde de fabricación.

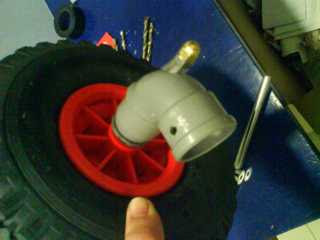

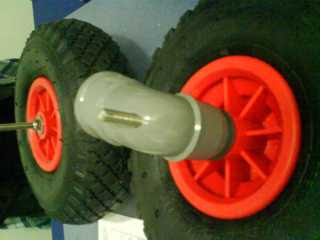

Presentamos el codo en la rueda para comprobar que estén niveladas.

Cortamos un trozo de manguera para cubrir la varilla roscada del interior del codo y la del final, que al apretar la tuerca dará mas superficie de apoyo.

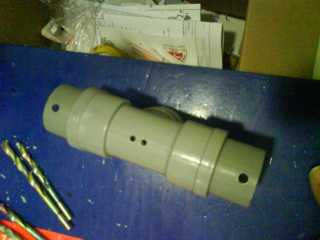

En la estructura del eje hacemos un par de pequeños agujeros para sacar los elásticos

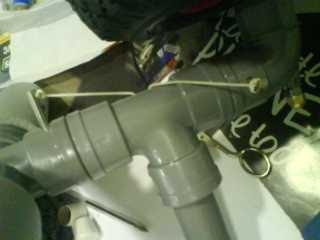

En el tubo de refuerzo ataremos los elásticos en el lado opuesto, para que al soltar los pasadores estos se recojan totalmente, antes de atar los pasadores del segundo lado, acordarse de meter el tubo de 40mm. (Lo digo por experiencia propia, jejeje)

Comprobar que los pasadores entren y salgan bien y se recojan totalmente.

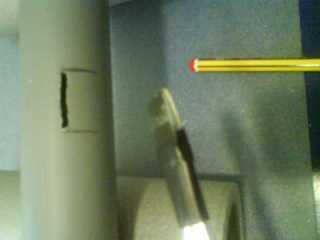

En las bases de apoyo realizamos un corte en cada una para sacar las cinchas.

Lo mismo en la espuma.

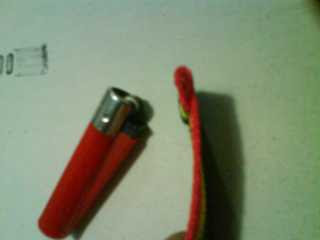

Introducimos un trozo de cincha por cada corte, fijándonos que el mordedor es bien colocado, y mirando que el largo nos sea cómodo y rápido de cinchar. Con un mechero o loctite pegamos un par de vueltas al final de la cincha.

Antes de pegar montamos el carrito y comprobamos que todo este bien.
Fijarse sobre todo que la mayoría de las “ T “ del mercado no son simétricas, con lo que las bases de apoyo tendrán una ligera inclinación, al igual que las ruedas, por lo que es importante que las “ tes” estén colocadas en el mismo sentido.

El último paso es el pegado. Para esto tener en cuenta:
- Estructura del eje: pegar el eje de 40 mm a las “tes”, el interior da igual.
o Para pegar los trozos pequeños lo mejor es colocar cada uno con la pieza que corresponda con sus pasadores, encolar, encajar fijándose en las alineaciones de las piezas con el eje, quitar las piezas de los pasadores y separar con cuidado de no mover el trozo pequeño.
- Bases de apoyo: pegar los tubos a las “tes” y las tapas a los tubos.
- Ruedas: no va nada pegado.
Dejar secar bien antes de usar.
