bomba de achique en pvc

Mensaje  fugy el Miér Abr 01, 2009 3:50 pm

Este brico es relativamente sencillo de realizar, aunque lo complicado es afinar su funcionamiento.
Para la bomba de achique serán necesarios:
-Tubo de pvc de 40 mm. Unos 55 cm
-Tubo de pvc de 50 mm. Unos 60 cm
-Codo de 40mm.
-2 Tapas de 50mm, una de ellas que tenga agujero para que pase el tubo de 40 mm.
-1 Tapa de 40 mm.
-2 válvulas anti-retorno.
-1 cámara vieja de bicicleta.
-Un trozo de espuma.



Para las válvulas anti-retorno, lo más sencillo es recurrir a un hinchador de pie que no usemos, ya que suelen tener unas válvulas de buen tamaño que podremos adaptar con relativa facilidad.

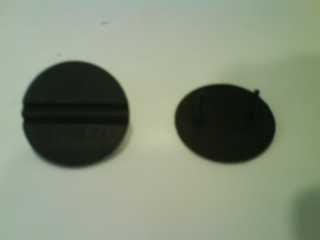

Desmontamos el hinchador y quitamos las válvulas de sus soportes, en este caso un círculo con un puente donde se anclan las válvulas. Cortamos uno de los soportes de las válvulas, dejando un grosor de medio centímetro, y cuidando de que quede centrado, marcamos los huecos en una de las tapas de 50mm.

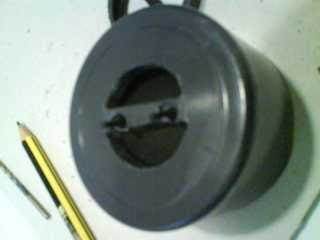

Con una sierra de marquetería, recortamos los huecos de la tapa. Es mejor quedarse un poco corto que pasarse, ya que sino la válvula no funcionaria.



Podemos repetir el mismo proceso en la tapa de 40mm, o bien recortar un círculo un poco más pequeño que el soporte que usamos como molde y usar directamente este, quedando embutido entre el tubo de 40 mm y la tapa.

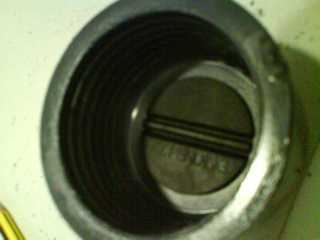

Las válvulas finalizadas. Ojo con la colocación de las válvulas, que abran hacia el interior de la bomba.



Posiblemente la tapa de 40 mm no pase por el interior del tubo de 50mm, por lo que con un poco de paciencia habrá que rebajarla.

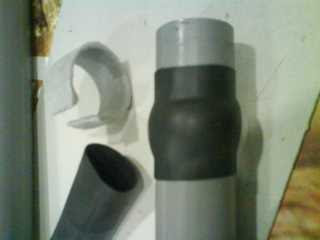

Para evitar que el agua burde por el tubo de 50mm debemos hacer una tórica, para lo cual cortamos un trozo de espuma, lo ponemos en el tubo de 40 mm y lo cubrimos con un trozo de cámara de bici para que quede fijo, la espuma permite que al hacer presión, ceda un poco y deje mover los tubos. Si lo hacemos con goma sola, no hay forma de moverlo. Otra opción es usar un aro de neopreno.

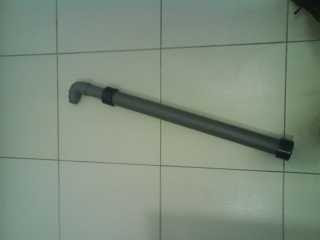

Como buenos niños de la época del huevo kínder, ponemos todas las piezas en la mesa, les damos un par de vueltas y …….. TOMA BOMBA DE ACHIQUE CASERA.



no se si se entiende muy bien, pero para cualquier aclaracion dejar un post con vuestras dudas What a Face
avatar
fugy
Admin

Mensajes : 1042
Fecha de inscripción : 03/06/2008
Edad : 40
Localización : a guarda

Ver perfil de usuario http://clubalagua.foroespana.com

Volver arriba Ir abajo

Re: bomba de achique en pvc

Mensaje  A3sound el Sáb Abr 04, 2009 10:20 pm

No se para que sirve eso, como no lo vea montado...
avatar
A3sound

Mensajes : 36
Fecha de inscripción : 14/06/2008

Ver perfil de usuario

Volver arriba Ir abajo

el mismo nombre lo dice

Mensaje  fugy el Dom Abr 05, 2009 3:57 am

pues para achicar agua del kayak, no se monta, se agarra y va como un bombin de bici, pero con agua en vez de aire.
avatar
fugy
Admin

Mensajes : 1042
Fecha de inscripción : 03/06/2008
Edad : 40
Localización : a guarda

Ver perfil de usuario http://clubalagua.foroespana.com

Volver arriba Ir abajo
